GM03 – Liste des pièces détachées
|
||
|

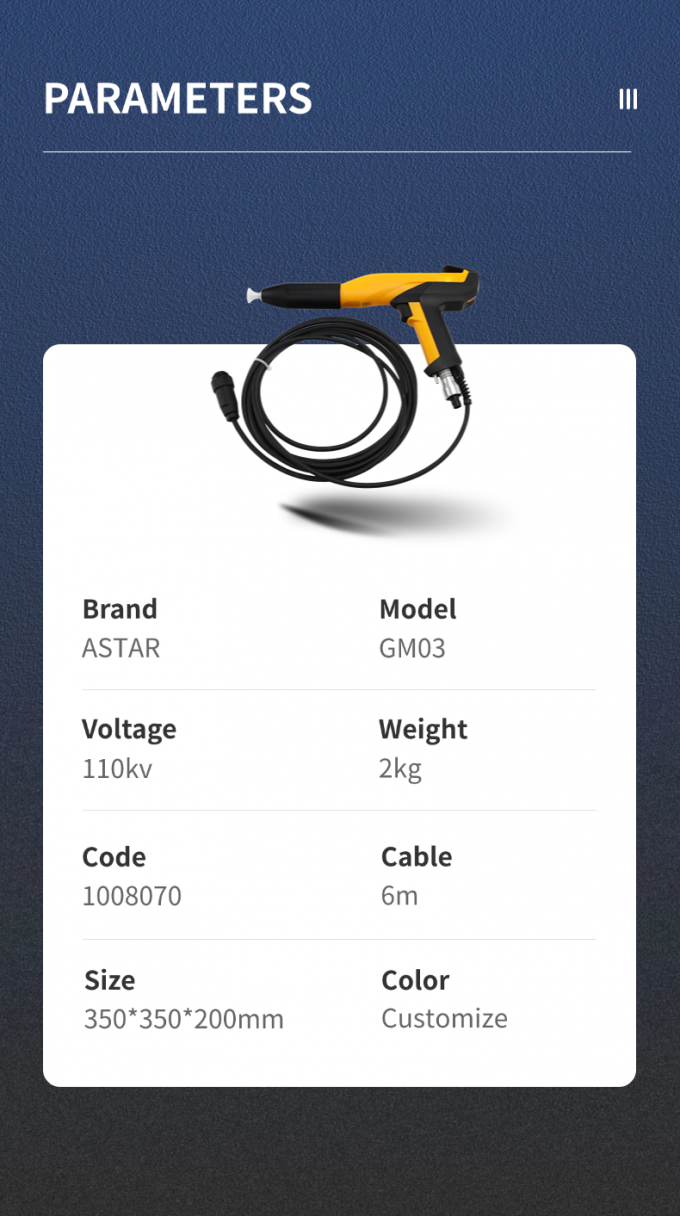

Pistolet à poudre manuel GM03 – complet
|
||
|
A
|
polarité négative, incl. câble de pistolet –6 m, tuyau d'air de rinçage –6 m, buse à jet plat, brosse et kit de pièces, sans tuyau à poudre
|
1008 070
|
|
|
Pistolet à poudre manuel GM03 – complet
|
1008 073
|
|
polarité positive, incl. câble de pistolet –6 m, tuyau d'air de rinçage –6 m, buse à jet plat, brosse et kit de pièces, sans tuyau à poudre
|
||
|
B
|
Arbre de pistolet à poudre manuel OptiSelect GM03 (incl. cascade) avec :
|
|
|
|
Câble de pistolet 2 m, polarité négative (–)
|
1007 971
|
|
|
Câble de pistolet 6 m, polarité négative (–)
|
1007 972
|
|
|
Câble de pistolet 12 m, polarité négative (–)
|
1007 973
|
|
|
Câble de pistolet 2 m, polarité positive (+)
|
1007 974
|
|
|
Câble de pistolet 6 m, polarité positive (+)
|
1007 975
|
|
|
Câble de pistolet 12 m, polarité positive (+)
|
1007 968
|
|
1
|
Corps du pistolet
|
1007 220
|
|
2
|

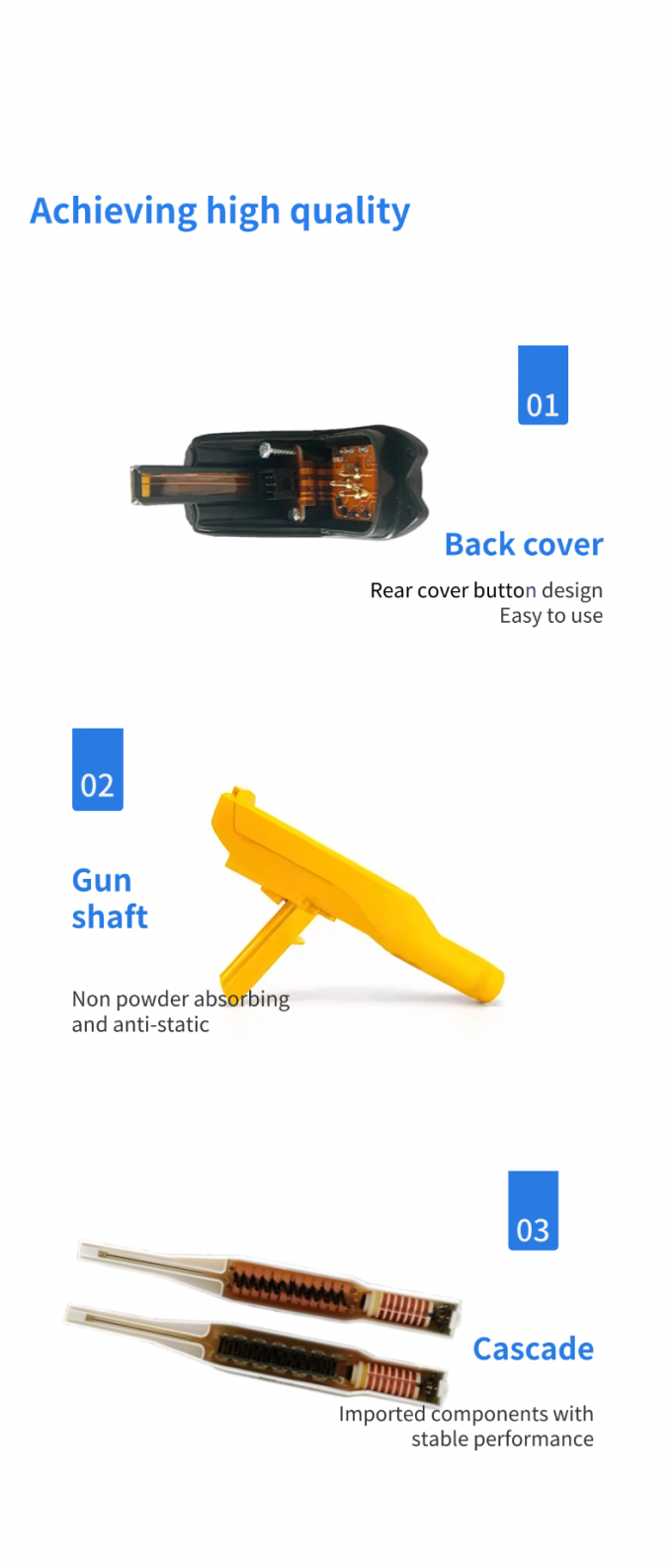

Cascade – complète, polarité négative
|
1007 231
|
|
|
Cascade – complète, polarité positive
|
1007 232
|
|
3
|
Support d'impression – complet
|
1007 216
|
|
4
|
Plaque d'extrémité avec crochet
|
1007 217
|
|
5
|
Poignée – complète (incl. pos. 5.1 et 5.2)
|
1007 961
|
|
5.1
|
Vis sans tête – M3x8 mm
|
1008 157
|
|
5.2
|
Joint d'étanchéité de la poignée
|
1007 633
|
|
6
|
Gâchette – complète
|
1007 213
|
|
7
|
Cache de gâchette
|
1007 212
|
|
8
|
Vis à tête fraisée – M4x6 mm
|
1000 845
|
|
9
|
Connexion SuperCorona
|
1007 238
|
|
10
|
Câble de pistolet 2 m – complet
|
1007 963
|
|
|
Câble de pistolet 6 m – complet
|
1007 964
|
|
|
Câble de pistolet 12 m – complet
|
1007 965
|
|
11
|
Raccord d'air de rinçage
|
1000 804
|
|
11.1
|
Tuyau d'air de rinçage
|
100 854*
|
|
12
|
Tube à poudre – complet
|
1007 958 #
|
|
13
|
Ressort de compression
|
1001 488
|
|
14
|
Anneau de retenue
|
1007 960
|
|
15
|
Raccord de tuyau Ø 11-12 mm – complet (incl. pos 15.1)
|
1001 340 #
|
|
|
Raccord de tuyau Ø 9-10 mm – complet (incl. pos 15.1)
|
1002 030 #
|
|
15.1
|
Joint torique pour pos. 15
|
1000 822 #
|
|
16
|
Manchon fileté (voir liste des pièces détachées correspondante)
|
|
|
18
|
Joint d'étanchéité de l'espace de la cascade
|
1007 635#
|
|
|
Brosse de nettoyage –Ø 12 mm
|
389 765
|
|
|
Jeu de pièces (non illustré), composé de :
|
1008302
|
|
|
Buse à jet plat NF21
|
1007 935#
|
|
|
Adaptateur NF08
|
1003634#
|
|
|
Serre-câble
|
303 070
|
|
|
Connecteur de tuyau – complet, pour tuyau intérieur Ø 9-10mm
|
1002030
|
|
1
|
Corona PC05
|
1008 165#
|
|
|

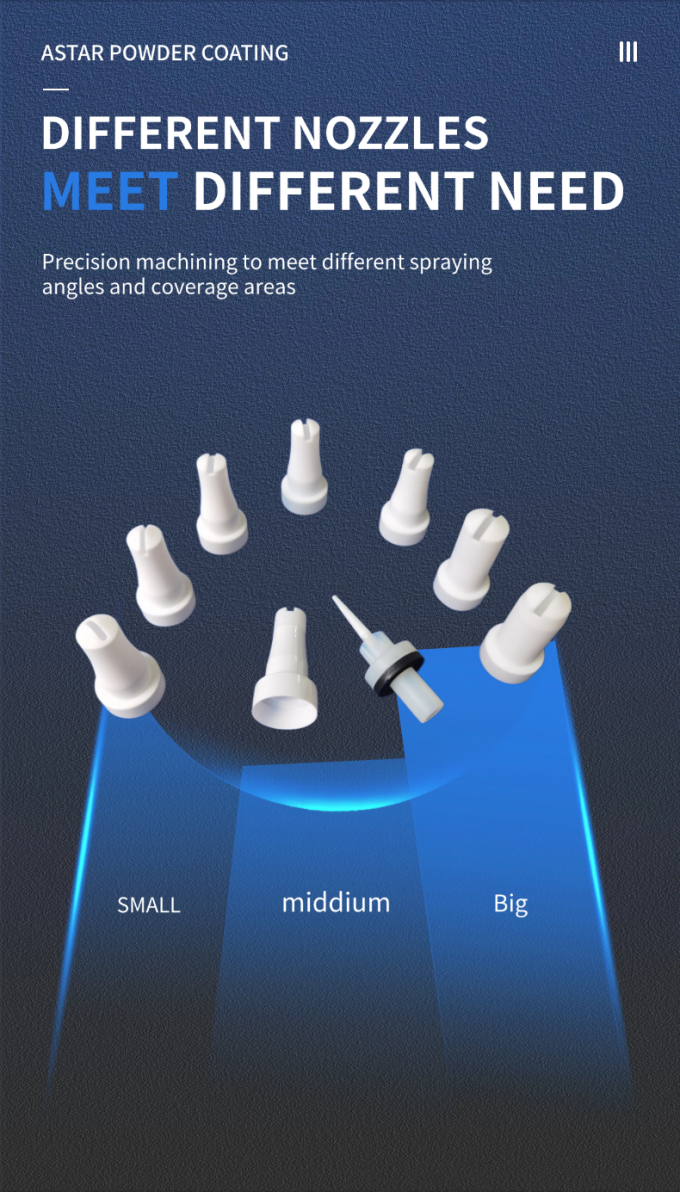

Profils/pièces plates NF20 (buse standard)
|
1010 090
|
|
|
Profils/pièces plates NF27
|
1010 752
|
|
|
Profils et dépressions complexes NF21
|
1007 935
|
|
|
Pièces complexes NF22 (renfoncement profond), pulvérisation ciblée
|
1008 145
|
|
|
Grandes surfaces NF24
|
1008 147
|
|
|
électrode
|
1007 683
|
|
|
Buse plate NF20 complète
|
1010 160
|
|
|
Buse plate NF27 complète
|
1010 754
|
|
|
Buse plate NF21 complète
|
1007 932
|
|
|
Buse plate NF22 complète
|
1008 140
|
|
|
Grandes surfaces NF24
|
1008 142
|
|
|
Manchon fileté
|
1008 326
|
|
|
Manchon fileté
|
1007 229
|
|
|
Buse à jet rond NS04
|
1008 151
|
|
|
électrode ronde
|
1008 152
|
|
|
Buse à jet rond complète
|
1008 150
|
|
|
Manchon fileté
|
1007 229
|
|
|
Déflecteurs Ø 16mm
|
331 341
|
|
|
Déflecteurs Ø 24 mm
|
331 333
|
|
|
Déflecteurs Ø 32 mm
|
331 325
|
|
|
Déflecteurs Ø 50 mm
|
345 822
|
|
|

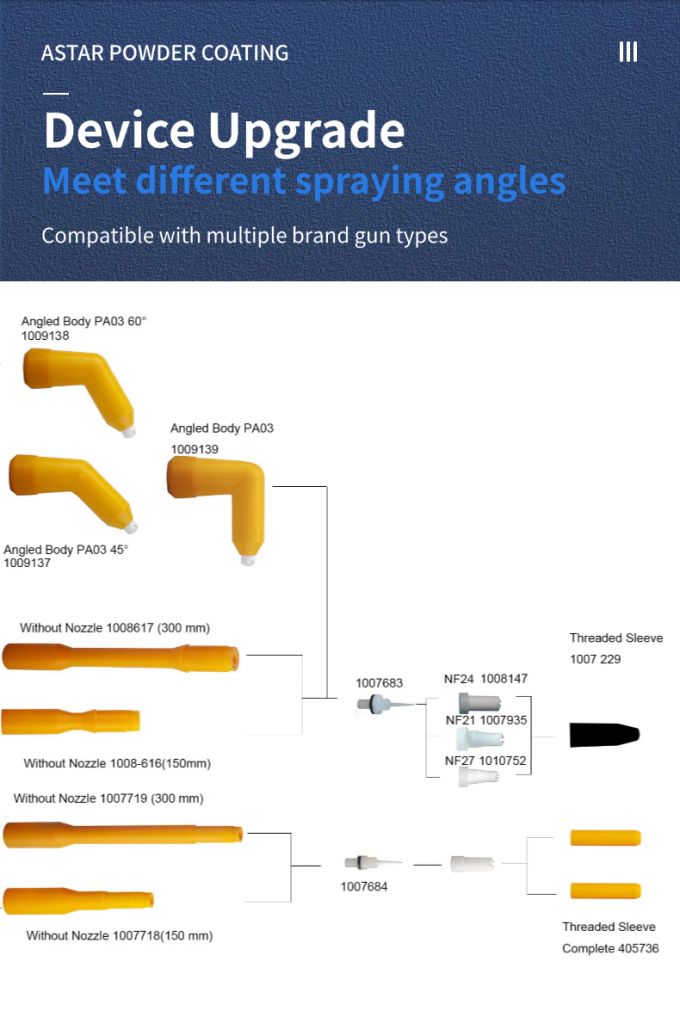

Prolongations de pistolet sans buse L = 150 mm
|
1008 616
|
|
|
Prolongations de pistolet sans buse L = 150 mm
|
1007 718
|
|
|
Prolongations de pistolet avec buse à jet plat NF25 L = 150 mm
|
1007 746
|
|
|
Prolongations de pistolet avec buse à jet rond NS09 L = 150 mm
|
1007 748
|
|
|
Prolongations de pistolet sans buse L = 300 mm
|
1008 617
|
|
|
Prolongations de pistolet sans buse L = 300 mm
|
1007 719
|
|
|
Prolongations de pistolet avec buse à jet plat NF25 L = 300 mm
|
1007 747
|
|
|
Prolongations de pistolet avec buse à jet rond NS09 L = 300 mm
|
1007 749
|
|
|
Profils/pièces plates NF25
|
1007 735
|
|
|
Profils et dépressions complexes NF26
|
1007 742
|
|
|
NS09 Adapté aux grandes surfaces
|
1008 257
|
|
|
Électrode
|
1007 684
|
|
|
Électrode
|
1008 258
|
|
|
Buse plate NF25 complète
|
1007 743
|
|
|
Buse plate NF26 complète
|
1007 744
|
|
|
Buse ronde NS09 complète
|
1008 259
|
|
|
Manchon fileté
|
1007 740
|
|
|
Tuyaux à poudre antistatiques POE Ø 11/16 mm
|
105 139
|
|
|
Tuyaux à poudre antistatiques POE Ø 12/18 mm
|
1001 674
|
|
|
Tuyaux à poudre antistatiques POE Ø 10/15 mm
|
1001 673
|
|
|
Godet à poudre 500 ml
|
1002 069
|
